Пропеллер TwirlTech 175 с регулируемым шагом: оптимизированное сочетание двигателя и пропеллера для легких самолетов

В силовых системах легких самолетов, сверхлегких самолетов и других малых летающих платформ шаг винта является важным параметром, влияющим на частоту вращения двигателя, тягу, скороподъемность и крейсерскую эффективность. Даже при использовании одного и того же диаметра двигателя и винта разные настройки шага могут привести к существенно разным летным характеристикам.

Для применений, требующих гибкой настройки производительности гребных винтов на этапах установки и тестирования, профессиональные производители гребных винтовТвирлТехпосадочная дистанция175 Гребной винт регулируемого шага с земли, обеспечивая более гибкое решение для согласования двигателя и воздушного винта посредством регулировки угла наклона земли.

Что такое гребной винт регулируемого шага с земли?

Основное отличие между винтами регулируемого шага, устанавливаемыми на уровне земли, и традиционными винтами фиксированного шага заключается в том, что шаг лопастей можно отрегулировать еще до взлета самолета.

Во время полета винт сохраняет заданный шаг; Если двигатель, вес самолета, условия эксплуатации или основная задача меняются, пользователь может снова отрегулировать и проверить шаг винта на земле.

Такая конструкция обеспечивает баланс между структурной сложностью и возможностями настройки производительности.

Для легких самолетов и других летных платформ с относительно ясными условиями полета не обязательно устанавливать сложную систему изменения тангажа, способную непрерывно изменять тангаж во время полета. Благодаря разумной настройке шага на земле гребной винт также может быть лучше адаптирован к основной рабочей зоне двигателя.

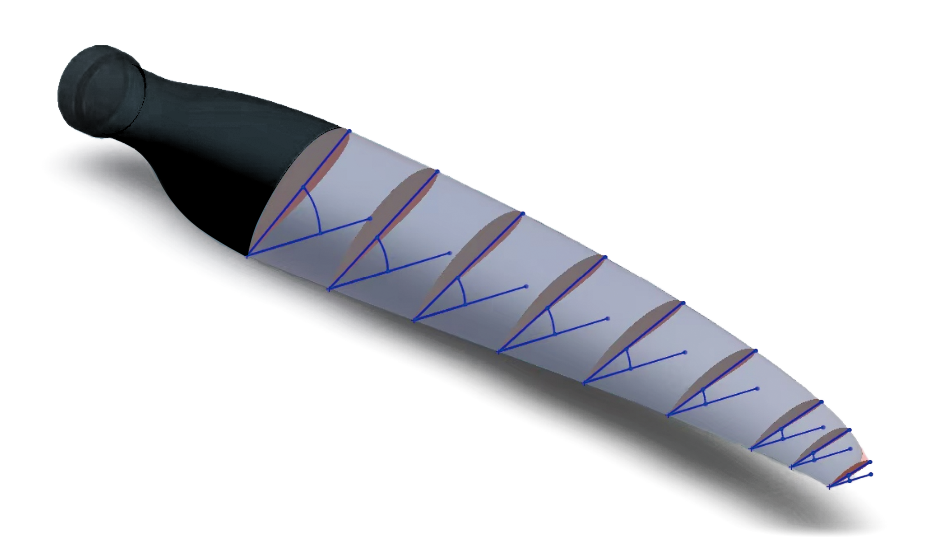

Почему шаг винта так важен?

Шаг винта напрямую влияет на рабочее состояние винта при различных скоростях вращения и скорости полета.

Обычно больший шаг увеличивает нагрузку винта на двигатель. Если шаг винта слишком велик, двигателю может быть трудно достичь расчетной скорости, что отрицательно скажется на характеристиках взлета и набора высоты.

Напротив, если шаг гребного винта слишком мал, двигатель может с большей вероятностью достичь более высоких скоростей, но гребной винт может оказаться не в состоянии полностью использовать мощность, обеспечиваемую двигателем, и это также может повлиять на эффективность крейсерского этапа.

поэтому,Шаг винта не больше-лучше и не меньше-лучше. Главное — найти настройки, соответствующие двигателю и предназначению самолета.

В этом и состоит основная ценность винтов регулируемого шага, расположенных на уровне земли.

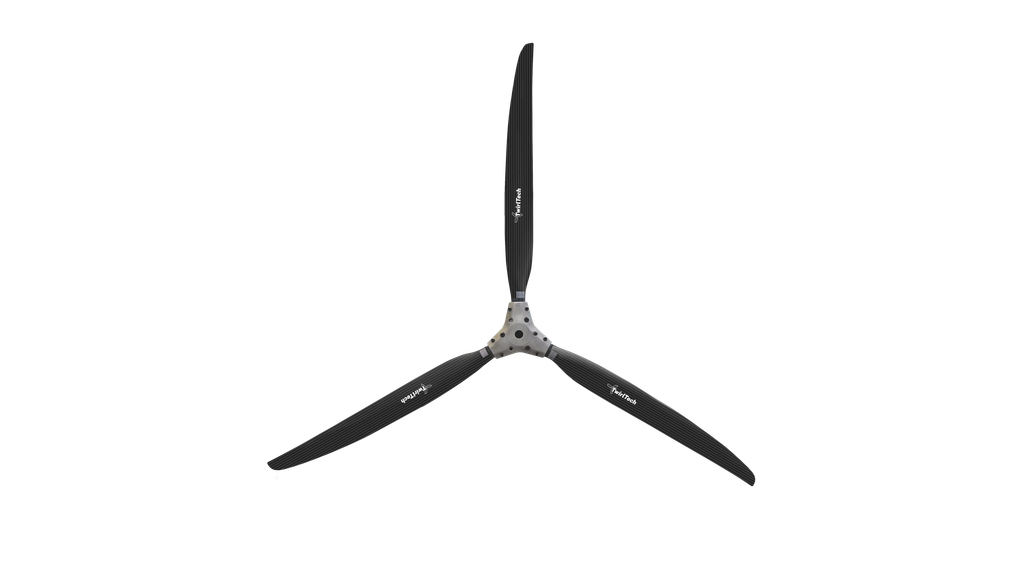

175: Более гибкая настройка пропеллеров на земле.

Концепция конструкции пропеллера с наземным регулируемым шагом TwirlTech 175 заключается в том, чтобы позволить пользователям выполнять целенаправленную наземную настройку пропеллера в зависимости от фактической силовой системы и полетных задач.

В практических приложениях мы можем всесторонне рассмотреть:

• Модель двигателя и номинальная мощность;
• Целевая рабочая скорость двигателя;
• диаметр пропеллера;
• максимальная взлетная масса самолета;
• Требования к характеристикам взлета и набора высоты;
• Целевая крейсерская скорость;
• высота полета;
• температура окружающей среды и плотность воздуха;
• Основные эксплуатационные задачи самолета.

С помощью этих параметров можно регулировать шаг винта на этапе наземных испытаний, а также наблюдать за изменениями статической скорости, нагрузки двигателя и тяги, чтобы определить настройки, более подходящие для практического применения.

Это означает, что один и тот же винт не обязательно имеет только одну «стандартную настройку шага».Для разных двигателей и разных авиационных платформ может потребоваться разное согласование шага.

В чем разница между регулируемым с земли и изменяемым шагом?

Регулируемый с земли шаг и изменяемый шаг часто путают в процессе выбора гребного винта.

Самая большая разница между ними заключается в том, когда происходит регулировка шага.

Регулируемый с земли шаг:

Шаг винта регулируется на земле → завершить проверку и настройку → сохранить этот шаг после взлета.

Переменный шаг:

Во время полета самолета → изменяйте шаг винта в реальном времени в зависимости от скорости вращения, скорости, высоты и этапа полета.

Следовательно, между двумя пропеллерами не существует простого отношения «кто более продвинут».

Для самолетов, основные условия работы которых относительно стабильны, регулировка угла наклона с земли может обеспечить более простой и прямой метод регулировки.

Для задач с большими различиями между взлетом, набором высоты, крейсерским полетом и полетом на большой высоте переменный шаг в полете может обеспечить более широкие возможности регулировки в реальном времени.

По-настоящему разумный выбор должен зависеть от требований к самолету, а не просто от выбора более сложной винтовой системы.

Как определить правильный шаг винта?

В реальном процессе выбора шаг не может определяться исключительно на основании диаметра гребного винта.

Полное соответствие пропеллера обычно требует учета условий эксплуатации как двигателя, так и самолета.

Например, сначала определите рекомендуемый диапазон рабочих скоростей двигателя, а затем определите рабочие требования к воздушному винту с учетом веса самолета, целевой скорости и основных полетных задач.

Это можно затем наблюдать посредством наземных статических испытаний и фактических летных испытаний:

Обороты → Тяга → Нагрузка двигателя → Взлётные характеристики → Скороподъемность → Крейсерские характеристики

Если двигатель не может достичь целевых оборотов, возможно, потребуется перепроверить шаг и нагрузку на винт.

Если частота вращения двигателя слишком высока, настройку шага также необходимо будет пересмотреть.

Таким образом, выбор пропеллера – это не просто выбор «размера»;Процесс согласования двигателя, винта и самолета.

Почему практические испытания важнее чисто теоретических расчетов?

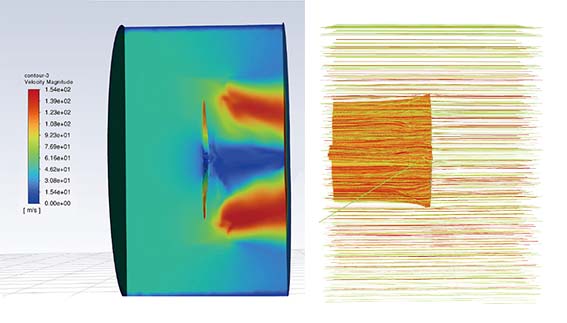

Теоретические расчеты могут помочь определить первоначальную расчетную дальность полета винта, но реальные условия полета не совсем совпадают с лабораторными условиями.

Вес самолета, состояние двигателя, плотность воздуха, температура, способ установки и фактическая скорость полета — все это влияет на характеристики воздушного винта.

Поэтому в процессе разработки и подбора пропеллера TwirlTech не только уделяет особое внимание аэродинамическому дизайну, но также придает большое значение реальным испытаниям и обратной связи с данными.

С помощью таких данных, как статические обороты в минуту, тяга, динамические характеристики и фактические летные характеристики, можно дополнительно определить, находится ли винт в надлежащем рабочем состоянии.

Этот тип испытаний особенно важен для наземных винтов регулируемого шага, поскольку окончательная настройка шага должна быть согласована с конкретной трансмиссией и платформой самолета.

Для каких приложений подходит 175?

Пропеллер TwirlTech 175 с регулируемым шагом подходит для применений, требующих гибкой регулировки шага на земле без необходимости изменения шага в реальном времени во время полета.

Потенциальные приложения включают в себя:

• легкий самолет;
• сверхлегкий самолет;
• небольшие самолеты;
• Инструкторская и летная платформа для отдыха;
• Конкретные платформы БПЛА/дронов;
• Другие летные платформы с четкими требованиями по сочетанию двигателя и воздушного винта.

В этих приложениях модель 175 может помочь пользователям оптимизировать условия работы воздушного винта для конкретных энергосистем посредством регулировки на земле, избегая при этом ненужной сложности системы изменения шага в полете.

TwirlTech: от производства винтов до подбора трансмиссии

TwirlTech - профессиональный производитель, объединяющий независимые исследования и разработки, проектирование и производство винтов, предоставляющий решения для винтов для неподвижного крыла, вертикального и вертикального взлета и посадки, мультикоптеров, вертолетов, воздуховодов и других авиационных платформ.

TwirlTech считает, что отличный гребной винт не просто требует большей тяги или более высокой эффективности, но требуетПравильное соответствие двигателя, винта и миссии.

Для летных платформ, в которых используются решения с возможностью регулировки угла наклона с земли, модель 175 обеспечивает более гибкий метод регулировки с земли; для платформ, которым необходимо изменять рабочее состояние винта в режиме реального времени на разных этапах полета, TwirlTech также предлагает соответствующие решения с изменяемым шагом.

Если вы выбираете пропеллер для легкого самолета, БПЛА или другой авиационной платформы, TwirlTech может помочь оценить подходящий вариант пропеллера на основе модели двигателя, числа оборотов в минуту, мощности, веса самолета, целевой скорости и конкретных потребностей миссии.
